详细介绍：

一、用途及工作原理

用途：辊道机适用于各种材质托盘货物的输送。

工作原理：由电机通过链条带动辊筒，辊筒再通过另一链条传至相邻辊筒，再传至另一辊筒,实现输送机的输送功能。

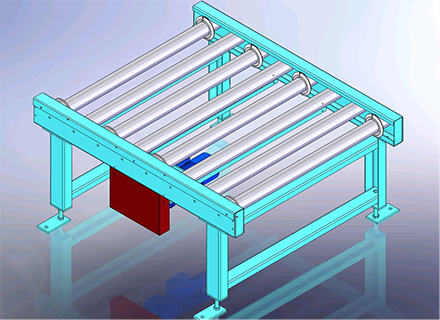

二、设备结构

辊道机由机架、支腿、辊筒、驱动等单元组成。辊筒φ76x3 单侧双链轮镀锌辊子，辊子间距P=174.5mm，单侧双链轮。焊接式支腿，与主机架螺栓压板连接，M20螺杆调节脚与地面连接，输送面高度调节+25mm。驱动装置由中间内置减速电机、传动链轮组和电机座及链条张紧装置组成。·机架：碳钢折弯

三、设备配置

减速电机:SEW

传动链条: 东华链条厂

轴承: 国产轴承

带座轴承:福山五金

四、外观和表面处理

设备零部件加工标准化，通用可互换性强。设备工作面应平整光滑，接口连接处应光滑平整过渡。所有设备工作面边角处应去毛刺并倒钝角、焊缝均应打磨光滑。

设备上的金属外露表面，除不锈材料或铝材外，用喷塑涂层、镀锌、发黑等防腐保护。静电喷涂，涂料采用热固环氧树脂（粉状），涂层厚度60μm，其质量均按GB61007-86标准。涂层表面色泽均匀一致、无明显花斑、麻点、划痕、磨具拉痕和粗糙不平等缺陷、手感好。涂层下的金属表面经除锈、脱脂、酸洗—磷化然后再涂覆。

设备整机（除镀锌、发黑外所有构件）喷涂颜色：海灰色。
