往复式提升机

2020-08-17 11:23:35

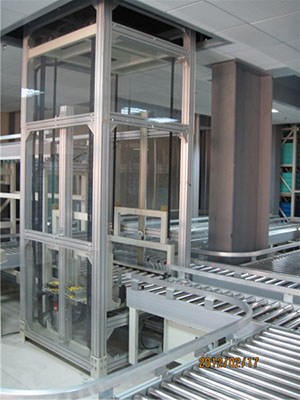

往复式提升机
详细介绍:

一、用途及工作原理

用途:适用于各种材质平底货物上下输送。

工作原理:由提升电机带动载货台完成升降工作;载货台上的输送机可以使货物平稳的进出提升机

二、设备结构

往复式托盘提升机主要由驱动装置、升降载货台、配重平衡块、外框架、外部网片等主要部分构成。

驱动装置安装在升降机的上框架上,主要由电机架、电机和传动链条等组成,电机套在主轴上,电机直接传动驱动轮组件,两条16A-2的双排传动链作为提升链条,链条的两端分别连接载荷平台和配重平衡块,电机转动时通过链条分别带动载荷台和配重块的升降。

升降载货台是一个焊接式的U型架,中间可安装输送机,在链条的牵引下沿着框架导轨行走,主要组成部分有:焊接框架、导向轮组件A、导向轮组件B、刹车装置、断链检测装置等。断链检测装置可在链条断裂后启动刹车装置,防止载货台出现下坠现象。

载货台输送机使用双链镀锌辊筒输送,两侧的导向板为碳钢折弯焊接制作,以免长时间使用后生锈。

配重平衡块由焊接框架、配重块、导向轮等组成,配重块每件重约50KG,可以从框架上部的缺口处放入和取出。框架四角有4套导向轮组件,用于升降运动导向。

外框架由立柱和横拉组成,使用碳钢板折弯制作,表面喷塑处理。

提升机除出入口外,其余的外表面部分均安装有外部网片用于安全保护,外部网片使用网片和折弯角钢板焊接制作,表面喷塑处理。


往复式提升机
